二、工作原理：

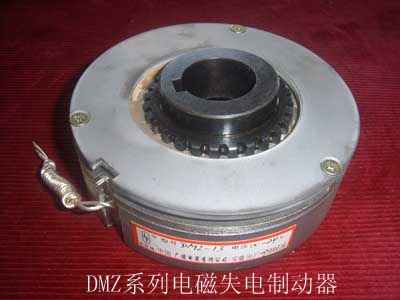

DMZ1-13制動器主要由磁軛、線圈、銜鐵、制動盤、齒輪套、限位套、安裝板等組成。
制動器的勵磁線圈通電時，線圈產生磁場使銜鐵吸向磁軛，銜鐵與制動盤脫離，這時傳動軸帶著制動盤正常啟動和運轉。當線圈斷電時，磁通消失、銜鐵被釋放，彈簧施壓于銜鐵，將制動盤上摩擦片壓緊，產生摩擦力而達到制動目的。
|
尺寸
規格
|
D
|
D1
|
D2
|
d(d1)
|
b
|
h(h1)
|
L
|
L1
|
L2
|
δ
|
|
DMZ1-13
|
φ110
|
φ65
|
φ103
|
φ27.8H8
(25.8H8)
|
8 Js9
|
31.1
(29.1)
|
20
|
9
|
36.4
|
0.2
|
五、產品的功能及使用說明
1、DMZ1-13單片摩擦式電磁制動器使用在數控設備中，具有結構緊湊、外觀精致、工作氣隙固定為0.2mm、無須調整等特點。
2、制動器安裝前應清除雜物油污，該制動器屬于干式摩擦，必須在無油狀態下工作，以免影響制動力矩。
3、該制動器應水平安裝、不宜垂直安裝。
