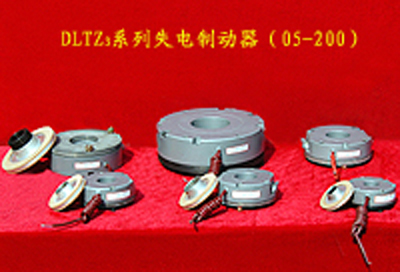

DLTZ3系列電磁失電制動器為電磁脫離（釋放），斷電彈簧施壓的摩擦式制動器，可實現快速停車和準確定位，能用在不斷電時安全（防險）制動等場合。
制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、齒輪套、手動釋放裝置、安裝螺釘?shù)攘慵M成。當制動器線圈通電時，線圈產生磁場使銜鐵吸向磁軛，銜鐵與制動盤脫離（釋放）；當線圈斷電時，磁通消失，銜鐵被釋放，彈簧施壓于銜鐵，將制動盤上的摩擦片壓緊，從而產生制動力矩達到制動的目的。
技術參數：
| 04 | 05 | 08 | 15 | 30 | 40 | 80 | 150 | 200 | 300 | 450 | 600 | 850 | 2000 | |
| 額定制動力矩Me(Nm) | 4 | 5 | 7.5 | 15 | 30 | 40 | 75 | 150 | 200 | 300 | 450 | 600 | 850 | 2000 |
| 勵磁功率P20℃（W） | 25 | 35 | 50 | 60 | 80 | 110 | 130 | 150 | 150 | 200 | 200 | 210 | 340 | 400 |
| 接通時間T1(ms) | 60 | 63 | 87 | 110 | 140 | 152 | 165 | 214 | 252 | 303 | 359 | 385 | 435 | 495 |
| 斷開時間T2(ms) | 50 | 55 | 75 | 95 | 120 | 130 | 140 | 180 | 210 | 250 | 270 | 285 | 320 | 375 |
| 勵磁電壓DC(V) | 99 | 170 | ||||||||||||
| 允許最高轉速n(min) | 3000 | |||||||||||||
1.電機端蓋 5.手動釋放裝置 9.彈簧
注：
圖一為05-150規格手動釋放形式，
圖二為200以上螺釘釋放形式。
下表中"δ"值為正常工作氣隙：
使用說明：該制動器屬干式，必須在無油狀態下工作，以免影響力矩；制動器在安裝時通過安裝安裝螺釘調整到規定δ值，然后將空心螺栓旋出鎖緊電機的后蓋端或設備的固定板；該制動器應水平安裝；制動器δ值不能超過最大工作氣隙，否則應重新調整δ值到規定值。
2.齒輪套 6.銜鐵 10.風罩
3.制動盤 7.磁軛組件 11.風葉
4.空心螺栓 8.安裝螺釘
